球面透镜系列
硒化锌(ZnSe)正弯月球面透镜
材  料:ZnSe(硒化锌
设计波长:10.6μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面  型:λ/2@632.8nm
光 洁 度:60-40
偏  心:<3'
有效孔径:>80%
倒  边:<0.2×45°
镀  膜:IR AR Coating 8-12μm
点击下载产品目录

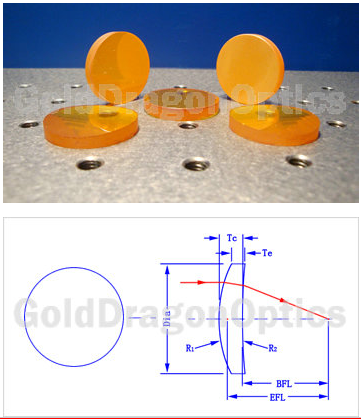

硒化锌(ZnSe)正弯月球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 直径(Dia) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
14E7246R 15.00 12.70 (R1)7.50(R2)9.03 2.90 2.00 11.62
14E7276R 20.00 12.70 (R1)7.50(R2)7.85 3.00 2.70 15.33
14E7963R 40.00 12.70 (R1)10.88(R2)11.32 3.00 2.90 33.56
14E7185R 25.40 25.40 (R1)15.50(R2)22.58 4.70 2.00 20.90
14E7981R 50.00 25.40 (R1)15.50(R2)16.90 4.00 3.10 42.47
14E7996R 75.00 25.40 (R1)20.97(R2)23.27 4.00 3.50 66.65
14E7031R 100.00 25.40 (R1)28.36(R2)32.62 4.00 3.60 91.77
14E7667R 150.00 25.40 (R1)42.71(R2)50.66 4.00 3.70 141.80
14E7898R 200.00 25.40 (R1)57.69(R2)69.69 4.00 3.80 191.91
14E7495R 500.00 25.40 (R1)146.10(R2)181.59 4.00 3.90 492.01
14E7117R 750.00 25.40 (R1)219.57(R2)274.54 4.00 3.90 742.02
14E7199R 1000.00 25.40 (R1)293.05(R2)367.49 4.00 3.90 992.03
